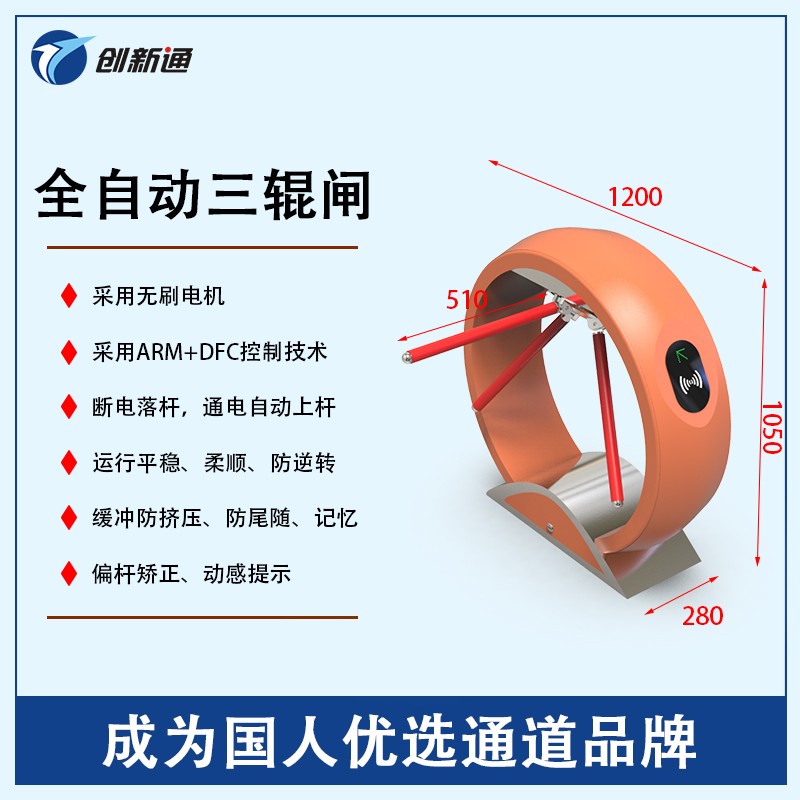

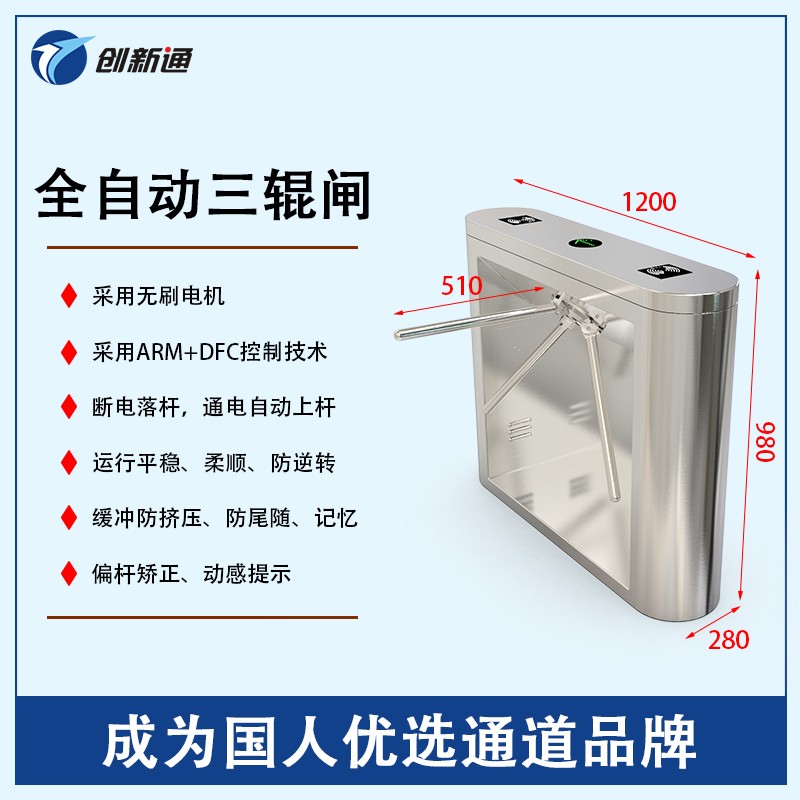

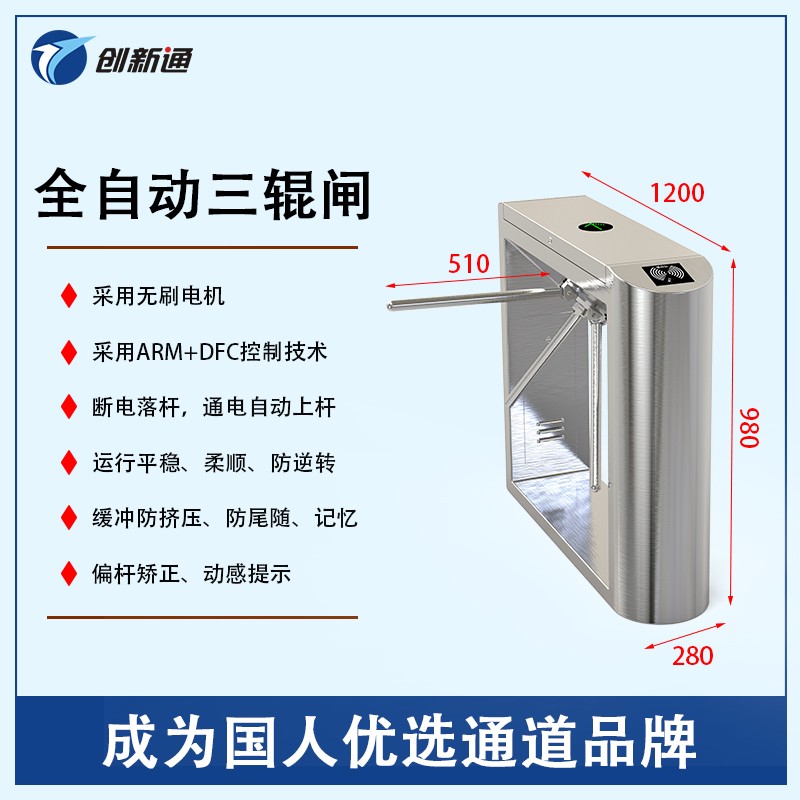

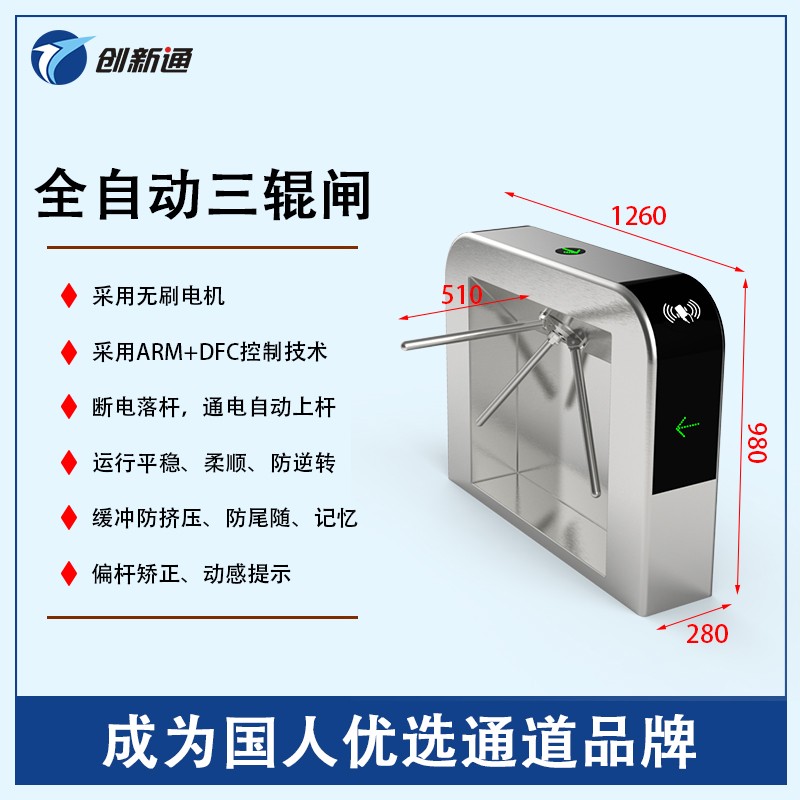

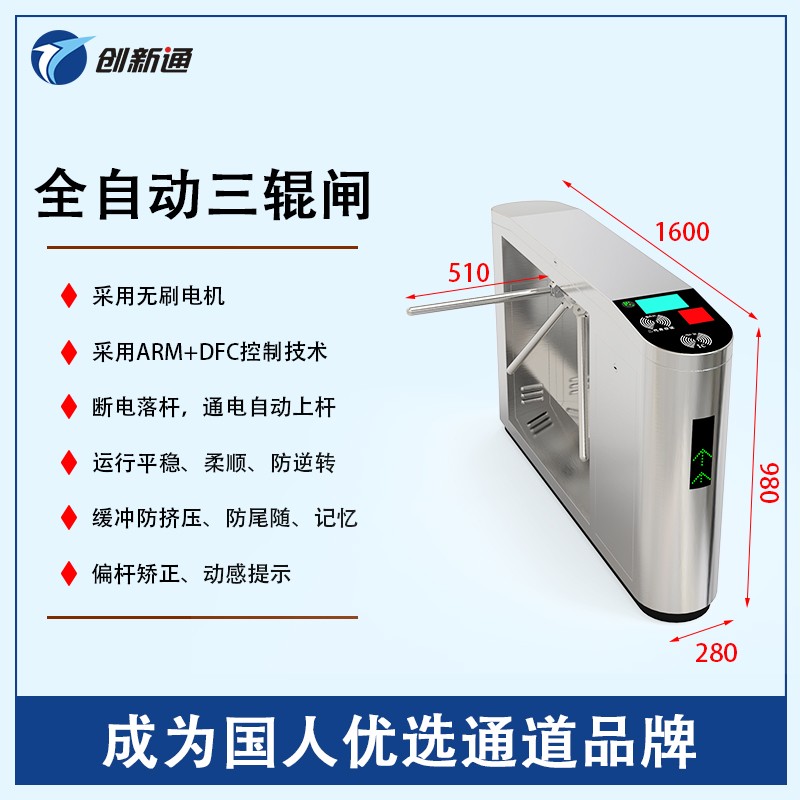

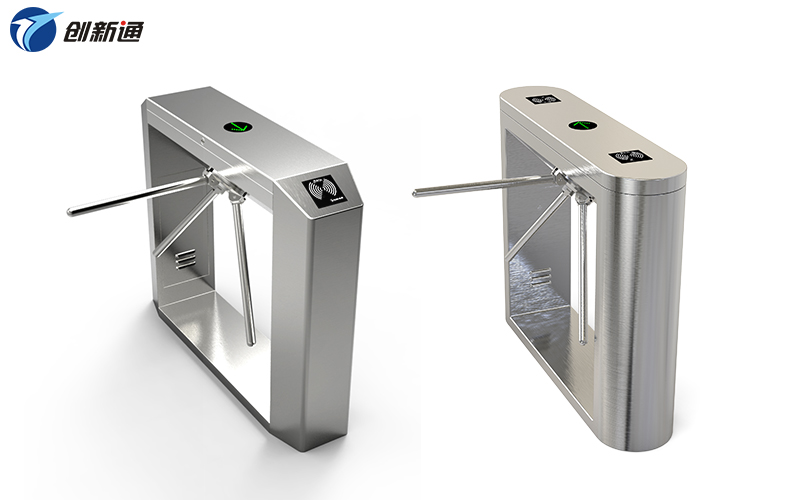

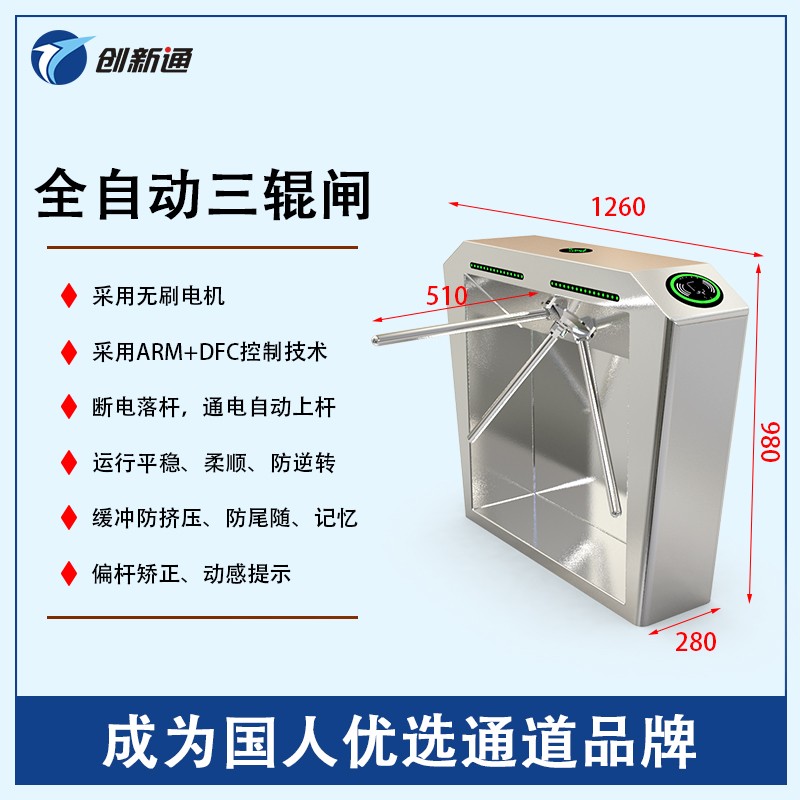

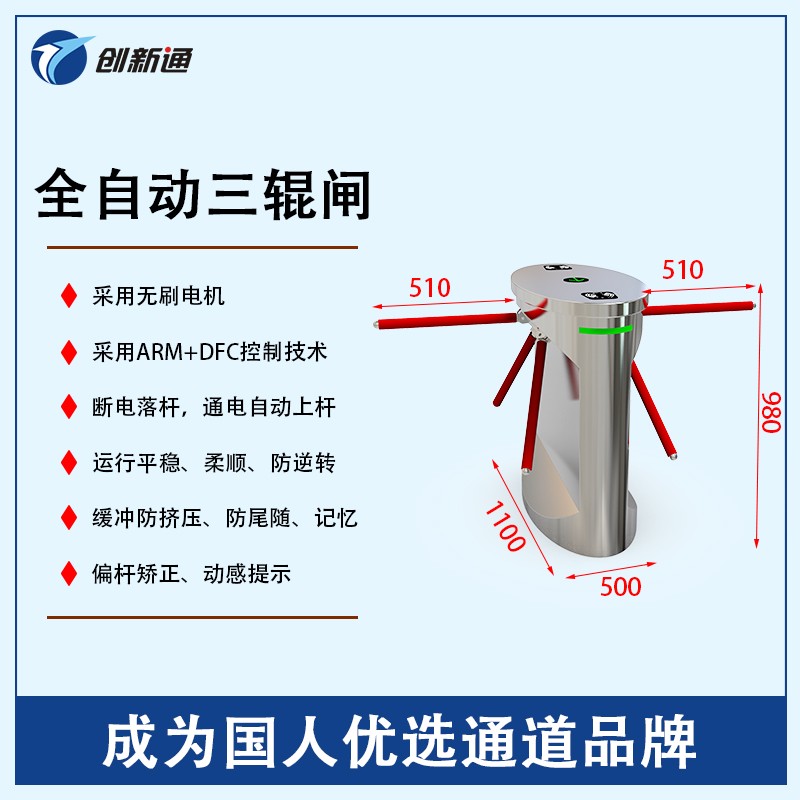

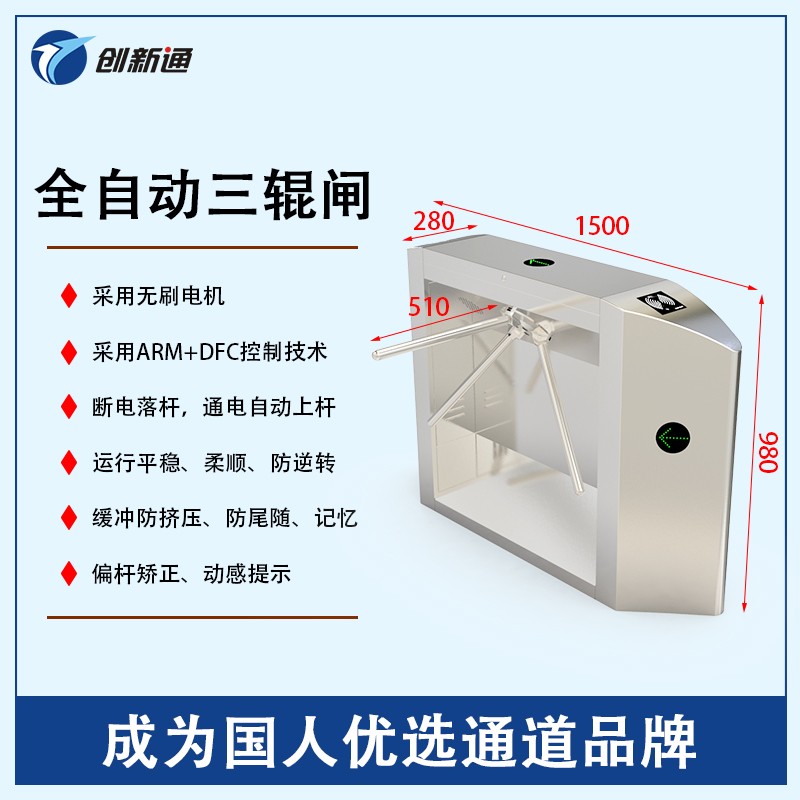

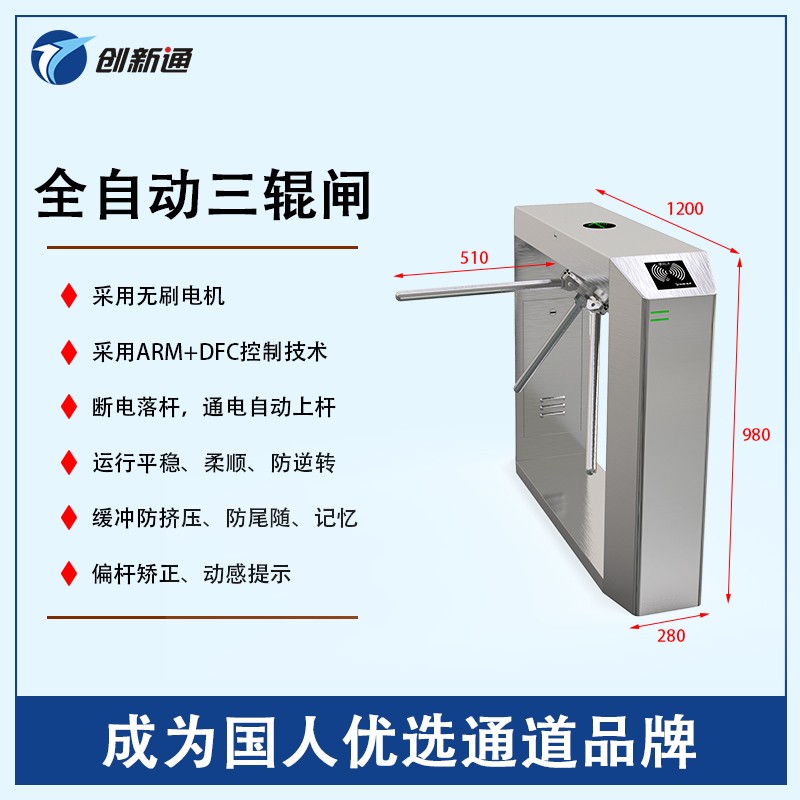

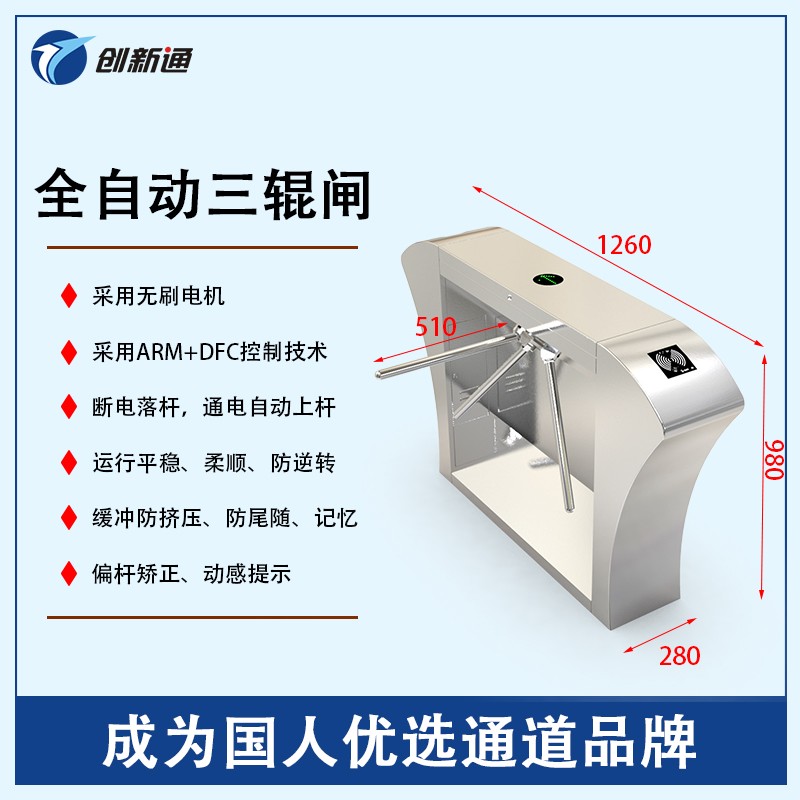

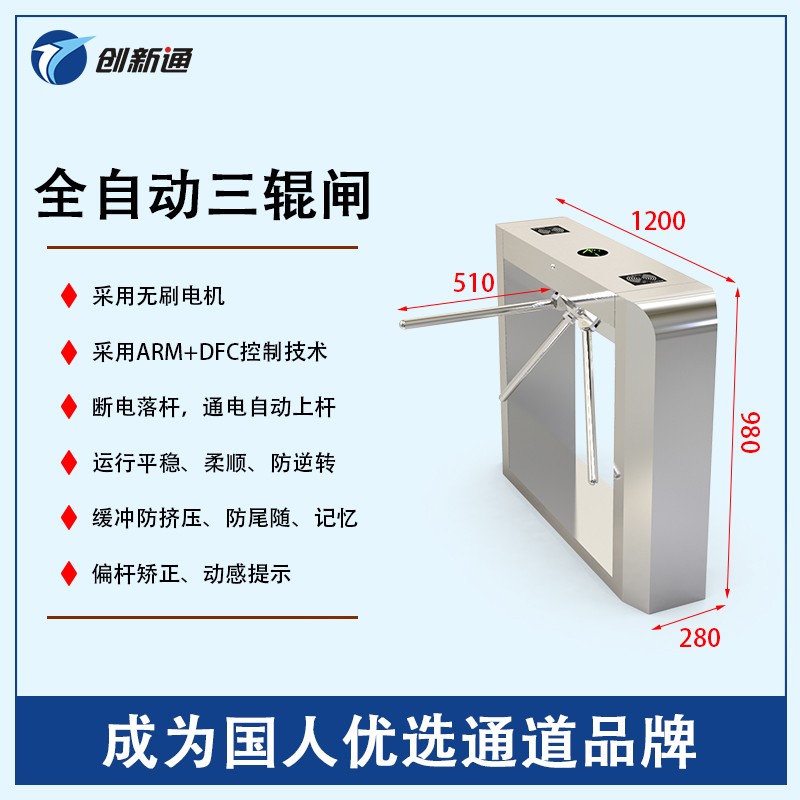

創(chuàng )新通全自動無刷三輥閘是針對市面上通用三輥閘及吸盤式全自動三輥閘所存在的缺陷而升級換代的一款新型高科技通道產品,該產品采用全新的ARM控制系統和先進的無刷電機工業級控制電路、獨有的DFC技術以及科學的機械傳動設計,加上無刷電機特有的傳動技術和精準無誤的限位技術,使得該產品無論是在性能、壽命、穩定性及性?xún)r(jià)比等方面都實現了革命性的超越與洗禮!


全新一代無刷三輥閘靈動三輥閘更具有獨特優勢:

模塊化設計,結構更簡單,更便于維護;

采用無刷電機,壽命更持久;

采用ARM控制技術,功能更強大、擴展性更好;

緩沖效果更好,極大地防止沖撞而造成人員傷害;

即時反推力更能震懾違規操作人員;等無可比擬的顯著優勢;

性?xún)r(jià)比更高,“高端性能、低端價格”。

擺閘,三輥閘,速通閘,旋轉閘,平移閘,一字閘,人臉識別,

一、 功能簡述

故障自檢:具有故障自檢和數碼屏提示功能,方便用戶維護及使用。

自動落桿及上桿:斷電自動落桿,通電自動上桿。

動感提示:接受合法通行信號時,閘桿自動旋轉約5度,輕觸即柔和旋轉至下一復位點后停止。

自動矯正:當受外力影響,閘桿偏位不在水平位置時,系統自動進行矯正回歸水平位。

燈光指示高亮度通行狀態指示,指引通行。

快速無磨損:電動助力,機械零磨損。

柔順無噪音:運行柔順平穩,噪音小。

防撞緩沖功能:非法通行或沖閘時,閘桿自動啟動制動力阻擋且發出報警,實現人性化防傷害。當外力消失后則自動復位。

防尾隨功能:每過一人轉動120度,如有人尾隨,閘機自動啟動反推力阻擋并報警。

采用光學工作原理,對輸入控制信號沒有延時要求,絕對避免刷一卡過幾人的現象;

防逆轉功能:通行過程中發生反轉,閘桿即自動啟動制動力阻擋且發出報警,待反轉外力消失后則自動恢復通行。

自動復位功能轉動120即自動復位,或在規定的時間內延時可調未通行時,系統將自動取消此次通行的權限。

報警提示功能:非法通行或沖閘時,自動發出報警提示。

記憶功能:精準的信號記憶,連續多次接收合法信號時,檢測最后一人通過后自動復位,大大提高了通行速度。(此功能可撥碼選擇)

具有統一、標準的對外電氣接口,可與各種讀寫設備相掛接,接收繼電器開關信號工作,便于系統集成;

具有多種工作模式可供選擇,可外接任何控制設備輸出的控制信號或按鈕或遙控,實現單雙向控制通行。即可雙向限制通行,也可單向限制通行,機工作模式可通過控制板按鈕進行設定;也可任意設定單、雙向自由通行。

外接按鈕或遙控可實現不斷電遠距離控制落桿、上桿功能,以滿足用戶的特殊需求及消防安全需求(需擴展)。

消防輸入:可與消防報警信號連接,實現不斷電落桿常開。

一、 技術參數

 外殼材料: SUS304#不銹鋼

 外殼加工工藝:采用激光、折彎、切割、焊接、拉絲、拋光、打磨等工藝。
 規格尺寸:視各款式定。
 重量:視各款式定(約30-70KG)。

 閘桿長/粗510(mm)/¢38不銹鋼管。

閘桿轉向:?jiǎn)蜗?、雙向

標準輸入接口:繼電器開關信號

 電機:24V /30W直流無刷。

開閘時間:0.2秒。

通行速度:30-40/分鐘。

 延時復位時間:≥3S可調。

 適應溫度:-40  80。(-10℃以下考慮增加溫控系統

適應濕度:5%— 95%

 工作環境:室內、室外。


CXT無刷全自動三輥閘∝市面上的三輥閘功能對照表:


序號

功能特點

市面上普通三輥閘

無刷全自動三輥閘

1

使用壽命

1-2

6年以上

2

機械磨損

無

3

通行速度

25-30/分鐘

30-60/分鐘

4

上桿方式

手動

自動

5

轉動方式

手推

電動助力

6

傳動方式

電磁閥

無刷電機

7

鎖定方式

定位臂

即時制動力、不鎖定

8

定位原理

光偶3點定點

無刷電機自動定位、精確度高

9

控制技術

商業級單片機

工業級ARM+DFC控制技術

10

通行角度提示

無

自動

11

緩沖防撞

無

12

防逆轉

無

13

非法報警

無

14

噪音

15

反饋信號輸出

無

16

精準記憶

無

17

消防輸入

18

自由通行設置

無

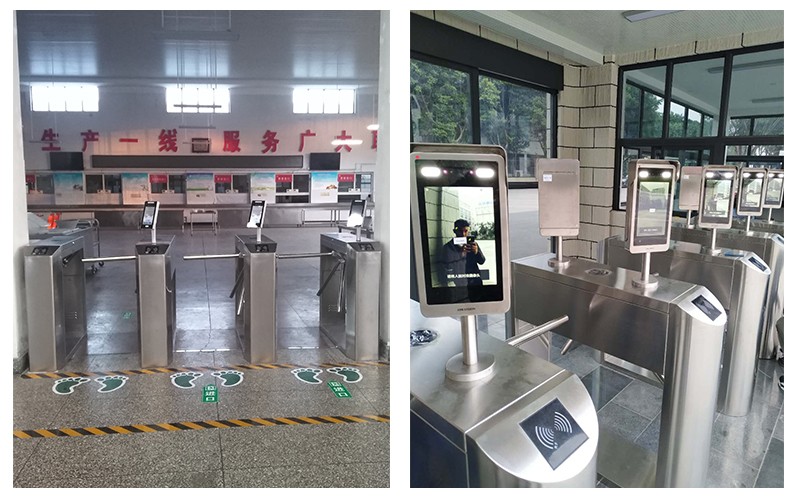

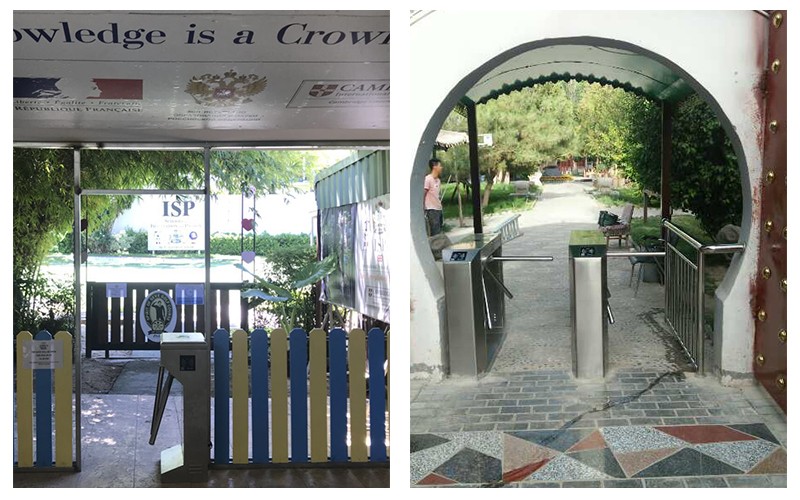

創(chuàng )新通全自動無刷三輥閘案例
