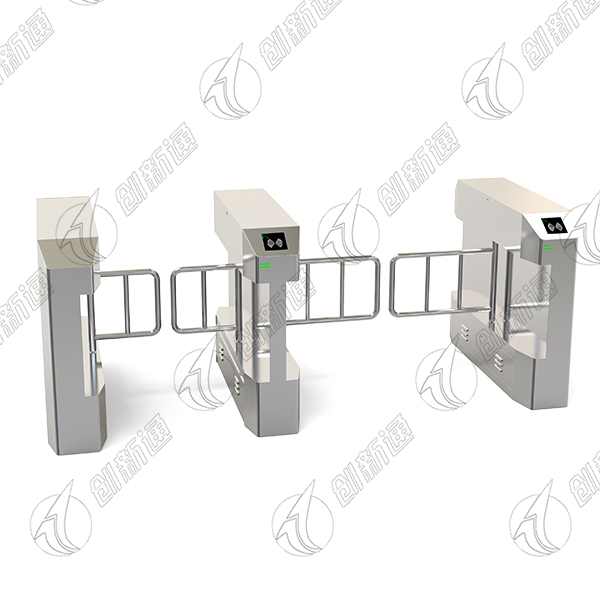

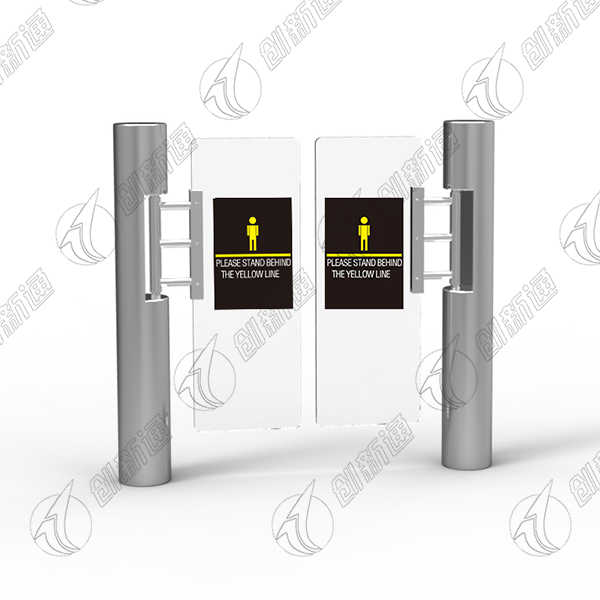

擺閘裝置其實從根本原理來說和三輥閘和翼閘的裝置都是大同小異的，前面我們有提到過人臉辨認閘機裝置，也提到過三輥閘裝置和翼閘的裝置，今天我們來引見一下擺閘裝置教程簡易版。首先，讓我們認識一下它。擺閘由機箱和兩個活動門擺組成，門擺可做±90°轉動，到達勸止或放行的目的。擺閘依據機芯的不同組合類型可分為單機芯擺閘和雙機芯擺閘。
單機芯擺閘：機箱內部只配置一個單機芯
雙機芯擺閘：機箱內部配置有獨立工作的雙機芯
擺閘依據通道數量的不同可分為單通道擺閘和多通道擺閘。
單通道擺閘：由兩個單機芯擺閘組成。
多通道擺閘：由兩個單機芯擺閘和多個雙機芯擺閘組成。

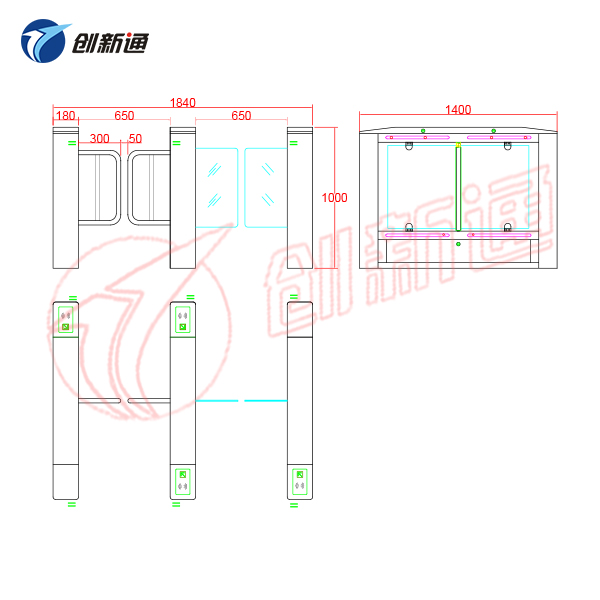

以橋式擺閘為例，引見其閘機構造和尺寸，如下圖所示
閘機的機械系統是由機箱和機芯組成。機箱下圖所示，由刷卡板、通道狀態指示擋板、通行方向指示擋板、紅外探測器擋板、玻璃擋板和箱體組成。機芯由電機減速機、編碼器、離合器和門擺等組成。
閘機的電氣系統主要是由閘機控制主板、閘機控制副板、電機控制板、紅外探測器、通道狀態指示燈、通行方向指示燈、蜂鳴器和電源模塊組成，可選計數器、聲光報警安裝和門禁控制系統。
擺閘裝置教程簡易版：
1、提早準備好電錘、鉆頭、活動扳手、切割機、鉗子、改錐等需求用到的工具
2、拿出零部件裝置，停止空中找平
3、擺好閘機丈量通道寬在預定范圍內，依據不同型號肯定55-60CM左右
4、裝上機箱內電路板、燈帶、喇叭、讀卡器等元器件
5、門禁裝外部口、網口接外部網等
6、接通電源停止通行狀態檢查和功用測試
專業人員提示擺閘裝置教程、細致接線等，能夠依據參考之前的三輥閘裝置闡明書和翼閘裝置留意事項來停止，或者咨詢工程人員，裝置好后要對擺閘停止?fàn)顟B(tài)和功用調試才干運用，并依照實踐需求停止單向或者雙向通行方式的設置，擺閘裝置好后的清潔與維護將直接影響到其運用壽命，因而需求對擺閘停止定期的清潔與維護。
